玻璃棉板作為一種常見的隔熱材料，不僅具備良好的保溫隔熱性能，還在吸聲方面表現(xiàn)出色。玻璃棉板的吸音性能跟很多因素有關(guān)，如玻璃纖維直徑、容重、含水率、纖維是否分布均勻等。下面，尤特森玻璃棉廠家將跟大家講解玻璃棉板的容重與吸聲吸音性能的關(guān)系。

首先，我們先了解一下玻璃棉板的容重和吸聲系數(shù)。

玻璃棉板的容重(密度)指單位體積內(nèi)所含有的重量，通常以千克/立方米(kg/m3)表示。容重主要取決于玻璃棉材料的重量與纖維排列情況，通常在30-200 kg/m3之間。

吸聲系數(shù)是衡量材料對(duì)聲波吸收能力的參數(shù)，其取值范圍一般為0到1，0代表完全反射，1代表完全吸收。

接下來，我們將使用相同厚度，不同容重的玻璃棉板測(cè)試容重和吸聲系數(shù)的關(guān)系。

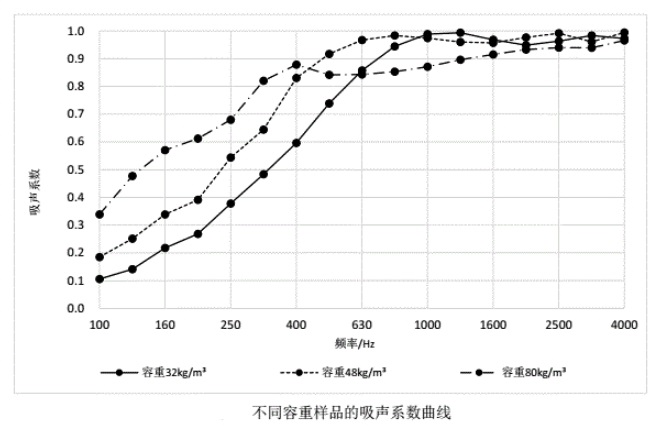

這次采用100mm厚度，容重分別為32kg/m3、48kg/m3、80kg/m3的玻璃棉板，使用駐波管法進(jìn)行測(cè)量，測(cè)試范圍為 100~4000Hz，采用1/3倍頻程。以驗(yàn)證在不同頻段容重會(huì)對(duì)吸聲系數(shù)造成何種影響。結(jié)果如下圖所示。

根據(jù)上圖實(shí)測(cè)數(shù)據(jù)，可以看出，在100~400Hz區(qū)段，同時(shí)隨著容重的增加，吸聲系數(shù)也增加，32kg/m3和48kg/m3這兩個(gè)容重的樣品對(duì)比曲線上看的尤其明顯，同時(shí)高容重的吸聲系數(shù)比較大。400~1000Hz區(qū)段，32kg/m3的樣品的吸聲系數(shù)依然快速增長(zhǎng)，48kg/m3的樣品的吸聲系數(shù)增長(zhǎng)緩慢，80kg/m3的樣品的吸聲系數(shù)出現(xiàn)了下降。1000~4000Hz區(qū)段，三個(gè)樣品的吸聲系數(shù)變化不大。

由此可見，玻璃棉板容重的改變對(duì)低頻的影響比較大，對(duì)高頻的影響較小。容重過高的時(shí)候，中高頻吸聲性能有下降的趨勢(shì)。這是因?yàn)檫^高密度的玻璃棉板更加的密實(shí)，流阻大于最佳流阻，吸聲系數(shù)反而下降。這是因?yàn)樵趩挝幻娣e內(nèi)，材料過于密實(shí)會(huì)導(dǎo)致聲音傳播的路徑變短，聲能衰減變少，吸聲效果變差。

因此，當(dāng)我們吸收低頻段的聲音時(shí)，選擇高容重可以達(dá)到較好的吸音效果;吸收中頻段的聲音時(shí)，選擇容重適中的玻璃棉板較為合適;吸收高頻段的聲音是，選擇低容重的玻璃棉板性價(jià)比較高。后續(xù)想要了解更多關(guān)于玻璃棉相關(guān)資訊，請(qǐng)關(guān)注尤特森玻璃棉廠家。
