巖棉板作為建筑保溫領(lǐng)域的常用材料，其保溫性能直接關(guān)系到建筑能耗、居住舒適度及節(jié)能效果。不少人在選購(gòu)或使用時(shí)發(fā)現(xiàn)，相同規(guī)格的巖棉板保溫效果卻存在差異，這背后是多種關(guān)鍵因素共同作用的結(jié)果。那么影響巖棉板保溫性能的關(guān)鍵因素有哪些？

1. 原料品質(zhì)

巖棉板以玄武巖、輝綠巖等天然礦石為主要原料，原料的化學(xué)成分與純度直接決定基礎(chǔ)保溫能力。高純度玄武巖中二氧化硅、氧化鋁含量充足，熔融后形成的纖維韌性強(qiáng)、導(dǎo)熱系數(shù)低；若原料中雜質(zhì)（如氧化鐵）過多，會(huì)降低纖維的保溫穩(wěn)定性，長(zhǎng)期使用易出現(xiàn)導(dǎo)熱系數(shù)上升的問題。

此外，粘結(jié)劑的質(zhì)量也至關(guān)重要，優(yōu)質(zhì)酚醛樹脂粘結(jié)劑能在保證成型性的同時(shí)，減少對(duì)保溫性能的影響，而劣質(zhì)粘結(jié)劑可能釋放有害物質(zhì)，還會(huì)破壞纖維結(jié)構(gòu)的完整性。

2. 纖維結(jié)構(gòu)

纖維的直徑、長(zhǎng)度及分布狀態(tài)是影響保溫性能的核心。理想的巖棉板纖維直徑應(yīng)控制在 4-7μm，纖維越細(xì)，與空氣接觸的表面積越大，保溫隔熱效果越強(qiáng)；纖維長(zhǎng)度適中且分布均勻時(shí)，能形成連續(xù)的密閉孔隙結(jié)構(gòu)，有效阻止熱量傳導(dǎo)。若纖維過粗、過短或交織雜亂，會(huì)導(dǎo)致板內(nèi)出現(xiàn)貫通縫隙，熱量易通過縫隙流失，大幅降低保溫效率。

3. 容重與孔隙率

容重（單位體積重量）和孔隙率需保持合理平衡。容重過低（＜40kg/m3）時(shí)，板體結(jié)構(gòu)疏松，孔隙過大且連通性強(qiáng)，熱量易對(duì)流傳遞；容重過高（＞120kg/m3）則纖維堆積過密，導(dǎo)熱系數(shù)反而上升，同時(shí)增加建筑荷載。優(yōu)質(zhì)巖棉板的容重通常在 40-100kg/m3 之間，此時(shí)孔隙率可達(dá) 90% 以上，且多為直徑 0.1-1mm 的封閉微孔，能最大程度阻隔熱傳導(dǎo)與熱對(duì)流。

4. 生產(chǎn)工藝

生產(chǎn)工藝的精細(xì)化程度直接影響巖棉板的性能一致性。熔融溫度需嚴(yán)格控制在 1500-1600℃，溫度不足會(huì)導(dǎo)致原料熔融不充分，纖維成型差；溫度過高則會(huì)破壞纖維的化學(xué)結(jié)構(gòu)。在離心成纖環(huán)節(jié)，離心機(jī)轉(zhuǎn)速和風(fēng)量控制至關(guān)重要，轉(zhuǎn)速不穩(wěn)易造成纖維粗細(xì)不均。而固化溫度和時(shí)間的把控也會(huì)影響板體的收縮率，固化不充分的巖棉板在使用中易變形開裂，喪失保溫效果。

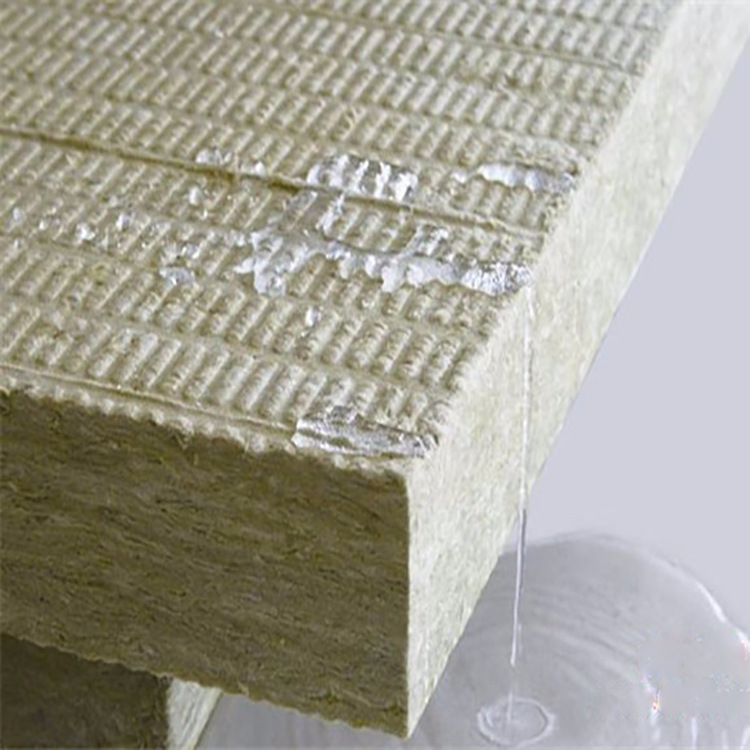

5. 含水率

巖棉板的吸濕性較強(qiáng)，含水率過高會(huì)嚴(yán)重破壞保溫性能。水分會(huì)填充板內(nèi)孔隙，替代空氣形成熱傳導(dǎo)通道，導(dǎo)致導(dǎo)熱系數(shù)急劇上升。同時(shí)，水分還會(huì)導(dǎo)致板體發(fā)霉、腐蝕，縮短使用壽命。因此，優(yōu)質(zhì)巖棉板需經(jīng)過憎水處理，且在運(yùn)輸、施工過程中需做好防潮保護(hù)，避免淋雨或長(zhǎng)期暴露在潮濕環(huán)境中。

6. 施工質(zhì)量

即便選用優(yōu)質(zhì)巖棉板，施工不當(dāng)也會(huì)導(dǎo)致保溫失效。常見問題包括：板縫拼接不嚴(yán)密，形成冷熱橋；錨固件安裝過多或過深，破壞板體結(jié)構(gòu)；保護(hù)層施工時(shí)擠壓板體，導(dǎo)致孔隙變形。施工時(shí)需確保板與基層緊密貼合，板縫采用密封膠填充，同時(shí)避免外力對(duì)板體造成擠壓損傷。

綜上所述，巖棉板的保溫性能是原料、結(jié)構(gòu)、工藝、施工等多方面因素共同作用的結(jié)果。在選購(gòu)時(shí)需參考多種指標(biāo)；施工中嚴(yán)格遵循規(guī)范流程，才能充分發(fā)揮其保溫節(jié)能作用，為建筑打造可靠的 “溫度屏障”。

后續(xù)想了解更多有關(guān)巖棉板的資訊，請(qǐng)關(guān)注尤特森巖棉板廠家。
